  两相流排渣阀

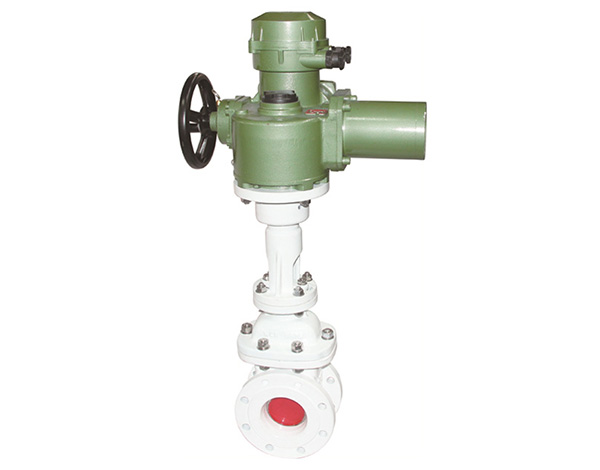

产品名称:两相流对夹式排渣闸阀(两相流排渣阀)

产品型号:LXLZ71H/LXLZ71Y

产品口径:DN50-500

产品压力:1.0-1.6MPa

产品材质:WCBCF8CF8MCF3M等

产品简介:制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、

两相流对夹式排渣闸阀(两相流排渣阀)概述

LXLZ671H两向对夹排渣闸阀关闭件工作原理与其它普通闸阀相同,其阀瓣为楔式结构。与Z41H闸阀有所不同在于进出距要短,其连接方式采用对夹式,两相流排渣阀具渣水混合物渣水比≤1:6最大颗粒,该产品适用于火力发电厂水除灰,干除灰系统。两相流排渣阀阀盖与枝架为分体式连接,已明杆式结构手轮操作。使得本阀外形结构与美标式平板闸阀所相似。两相流排渣阀在矿山工业及其它行业的两相流管道上作为启闭装置,不能作调节或节流用的场合,及开启和关闭频率较低使用权。

两相流对夹式排渣闸阀(两相流排渣阀)结构特点及工作原理

LXLZ671H两向对夹排渣闸阀阀体采用铸件,其腔室空间比一般闸门小。阀体内取消导轨和导槽,并有单面预紧,对夹安装的特有功能,起动灵活,安装方便。其阀体与阀盖采用螺栓连,一般用于大口径阀门及遇到腐蚀性介质,高温、高压的场合。多个螺栓使垫圈受压均衡并维持严格的阀盖连接部位密封。两相流排渣阀阀盖与支架连接,采用明杆式这种结构阀杆螺纹位于阀体外部,因此它不受管线中工作介质的影响。阀杆螺纹便于润滑,并且阀杆的位置显示了阀门的开启程度。阀盖填料函为柔性石墨,起到很好的密封性。

LXLZ9671H两向对夹排渣闸阀的流体控制元件是一个刚性、整体、楔状的。闸板没有可松动的零件,密封堆焊硬质合金。闸板由闸板面和平板楔块组成,并限制在阀体内部的一个不大的,供开关用的运动范围内。由于楔形的作用,具有关闭时能增大密封面之间的压力,实现强制密封。这样金属密封的闸阀所能达到的潜在密封程度就比普通的金属密封平行闸阀高。但是,金属密封闸阀适合带有夹杂流动介质的固体颗粒。

LXLZ671H两向对夹排渣闸阀使用的电动驱动装置较为复杂,及关闭力矩必须有足够大,才能关闭阀门。两相流排渣阀具有结构短,重量轻,结构合理,性能可靠操作方便,使用寿命长,属国内先进水平。

两相流对夹式排渣闸阀(两相流排渣阀)性能规范:

型号公压力 MPa强度试验压力 MPa工作温度℃适用介质
LXLZ971/71-10C11.5≤ 400渣水混合物 渣水比≤ 1:6 量大粒度≤ 50mm
LXLZ971/71-16C1.62.4

两相流对夹式排渣闸阀(两相流排渣阀)主要零件材料:

零件名称材料
10C16C
阀体WCB
阀盖WCB
闸板WCB+STL(堆焊)
阀杆2Cr13不锈钢
阀杆螺母青铜

两相流对夹式排渣闸阀(两相流排渣阀)主要外形尺寸和连接尺寸:

公称压力 PN/MPa公称通径 DN/mmLDKdN-MD0H
手动电动
1.050100160125994-φ18280320470
651001801451184-φ18280390560
801101951601324-φ18280478660
1001202151801568-φ18320549730
1251302452101848-φ18320798925
1501402802402118-φ233208491200
2001503352952668-φ2336O8901280
25015039035031912-φ233609501390
30016044040037O12-φ2340010001500
35018050046042916-φ2340011101450
40021056551548016-φ2545011901650
45023061556554820-φ2556012601800
5002406706206091O-φ3356013301900
1.650100165125994-φ18280320470
651001851451184-φ18280390560
801102001601328-φ18280478660
1001202201801568-φ18320549730
1251302502101848-φ18320798925
1501402802402118-φ233208491200
20015034029526612-φ2336O8901280
25015040535531912-φ253609501390
30016046041037O12-φ2540010001500
35018052047042916-φ2540011101450
40021058052548016-φ3045011901650
45023064058554820-φ3056012601800
50024071565060920-φ3356013301900
